Das Prinzip:

Der Bolzen wird hydraulisch gezogen,
danach wird die Mutter handfest angezogen,
dieser Vorgang wird wiederholt, Fertig

Vorteile:
keine Torsion auf dem Bolzen, (Verdrehung des Bolzen beim Verschrauben)
Reibung kann vernachlässigt werden,
direktes Aufbringen der Bolzenspannung,
Simultanes Anziehen aller Bolzen möglich,(entspricht 100%)
schnelles und genaues Arbeiten,
verschiedene Ausführungen vorhanden,
zum Verschrauben von langen Bolzen geeignet,

Dieses System ist in 700 bar / 1000 bar / 1500 bar erhältlich.
Sonderanfertigung für Ihre Spezielle Anwendung ist möglich.


Doppelanschlüsse dadurch ist kein Verteilerblock notwendig	Bis zu 8 Gewindegrößen pro Kolbeneinheit	Modulares System aus nur 4 Komponenten

Vorspannsystem 1500 bar

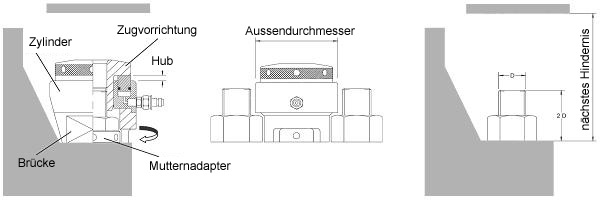

Type	Bolzen-Ø in Zoll	Bolzen-Ø in mm	min. Bolzen über Flansch in mm	Hub in mm	Hydr. Druckfläche	Vorspannkraft in Kn	Werkzeugaussen Ø in mm	Abstand zum nächsten Hindernis nach oben, mm
21		M 18	49	12	1555	233	73	145
	3/4	M 20	53
	7/8	M 22	53
	1	M 24	62
	1 1/8	M 27	62
22		M 30	68	15	2884	433	108	175
	1 1/4	M 33	73
	1 3/8	M 36	81
	1 1/2	M 39	83
23	1 5/8	M 42	93	15	5271	791	136	200
	1 3/4	M 45	96
	1 7/8	M 48	101
	2	M 52	104
29	1 7/8	M 48	112	15	6983	1047	156	230
	2	M 52	115
	2 1/4	M 56	120
24	2 1/4	M 56	123	15	8445	1267	172	230
	2 1/2	M 64	129
25		M 70	140	15	12197	1830	200	255
	2 3/4	M 72	150
	3	M 76	154
26		M 80	176	15	16682	2502	235	288
	3 1/4	M 85	180
	3 1/2	M 90	185
27	3 3/4	M 95	191	15	17530	2629	245	320
	4	M 100	197
